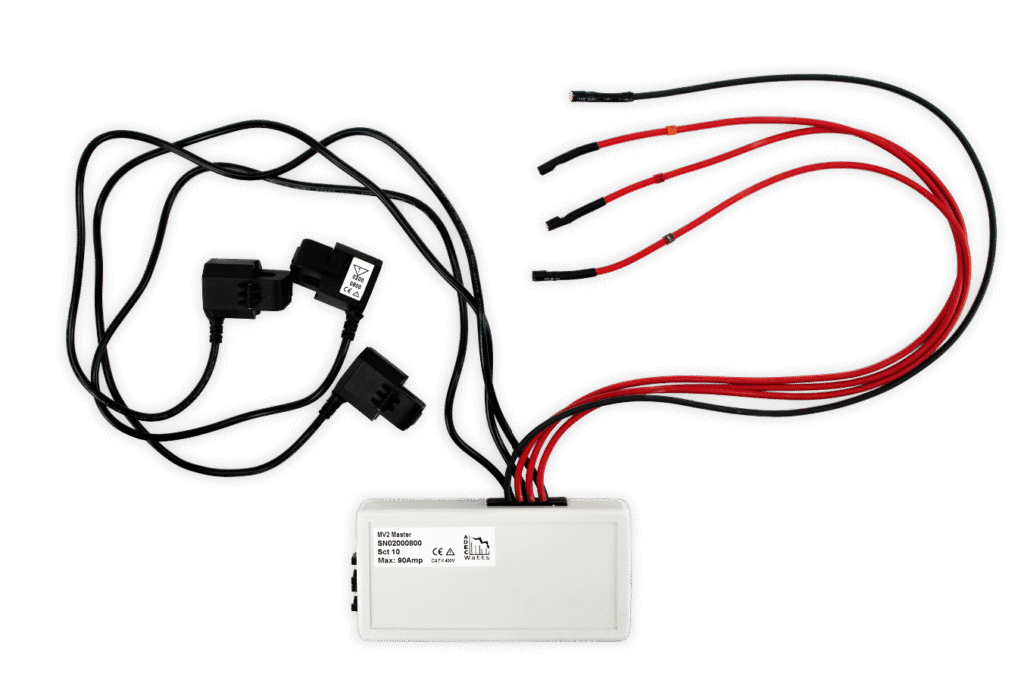

Le wattmètre / analyseur de réseau basse tension « multivoies 2 » (mv2) permet de mesurer simultanément les puissances de nombreuses lignes d’un réseau basse tension monophasé ou triphasé. Il s’installe dans les armoires électriques même les plus denses grâce à ses capteurs compacts et souples, et concentre jusqu’à 53 voies par systèmes.
Les données mesurées et calculées sont horodatées, enregistrées dans l’appareil, téléchargeables sur pc ou smartphone et/ou téléversées sur serveurs distants.
Instrumentation typique
Mesures complètes RMS
Tension, courant, fréquence et puissances active, réactive et apparente, ondes.
Ergonomie
Config et vidage depuis votre navigateur web (aucune appli supplémentaire), petite taille, modulaire.
Nombreuses fonctionnalités
Puissances en fichier .tsv, compteur d’énergie, détection d’évènement, enregistrement d’ondes.
Connectivité
Utilisation locale (point à point) avec votre wifi ou distante (via serveur ftp) via internet ou réseau mobile.
Gamme de capteurs
Standard : tores flexibles jusqu’à 1000A, sct10, tores fermés.
Exclusif : pinces rogowski miniatures 90 et 180A.
Les différents capteurs de courant

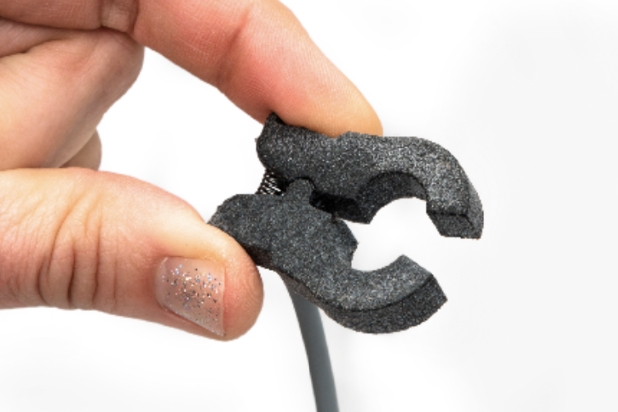

Minipinces et Maxipinces
Difficile de faire plus compact et rapide à poser : avec seulement 2 doigts !
Incontournables dans une armoire densément équipée.
Une exclusivité Adecwatts !
Minipinces : 90A max; taille 34x21x7mm, fil 9mm max
Maxipinces : 180A max ; taille 42x28x7mm ; fil 15mm max

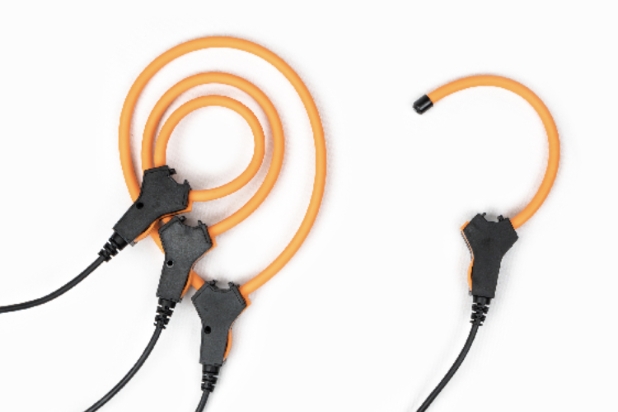

Tores flexibles
Pour les grosses puissances, les gros conducteurs, ou la somme de plusieurs conducteurs issus d’une même phase. Flexibilité très appréciée à la pose.
TF40 : 250A max ; 90x53x6mm ; fil 40mm max
TF70 : 500A max ; 125x75x6mm ; fil 70mm max
TF125 : 1000A max; 170x120x6mm ; fil 125mm max

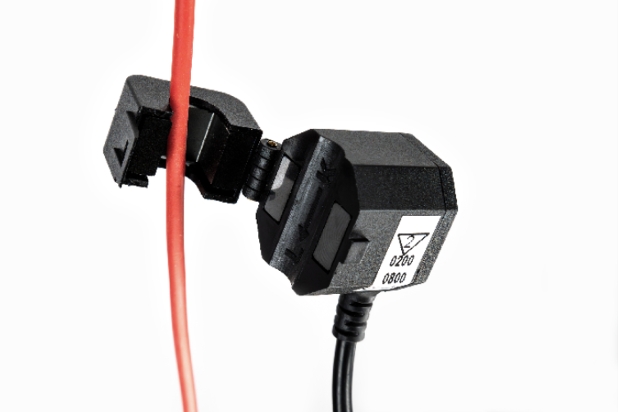

Transfo SCT10
Une excellente immunité aux bruits et un prix très abordable.
SCT10 : 90A max ; 23x26x38mm ; fil 10.5mm max

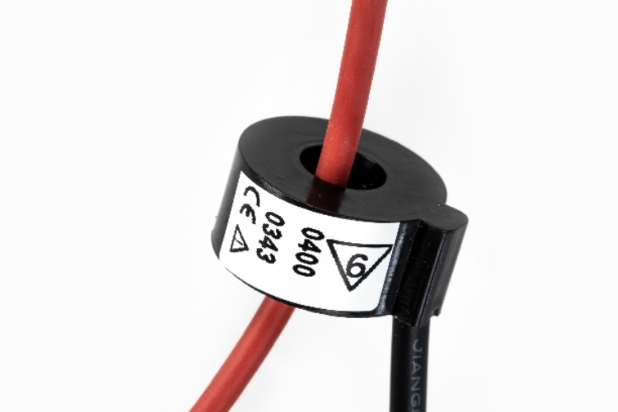

Tores fermés
Très compacts et faible coût. Nécessitent d’ouvrir la ligne. Idéal sur les campagnes longues ou nécessitant une instrumentation discrète.
Tore fermé : 45A max ; 24x36x11mm ; fil 9mm max
Spécifications
Versions
- master triphasé : 3 voies tension + 3 voies courant (1 départ tri)
- master monophasé : 1 voie tension + 5 voies courant (5 départs mono)
- 6i : 6 voies courant (panachage libre entre tri et mono)
Mesures
- tension et courant RMS échantillonnées à 15,6kHz
- puissances active, réactive et apparente
- jusqu’à 53 voies
- mesures et enregistrements permanents (profondeur 4 ans)
- pas de temps des mesures (moyenne sur le pas) : 1s, 3s, 1min, 10min et 2h
- détections systématiques des baisses de tension, surtension et microcoupures
- enregistrements systématiques des waveform des anomalies tension
Connectivité
- Point à point depuis pc, tablette ou smartphone en wifi
- Sans application spécifique, directement depuis navigateur web
- Vidage sur serveur ftp distant via réseau internet (possible 4G)
Large gamme de capteurs
- courant max : de 90 à 1000A (et + à la demande)
- capteurs standards + capteurs miniatures exclusifs Adecwatts
- diverses morphologies : fermé, ouvrable, pince avec ressort de rappel, flexible
- supportent les courants 100% supérieurs à leur max
Connectivité

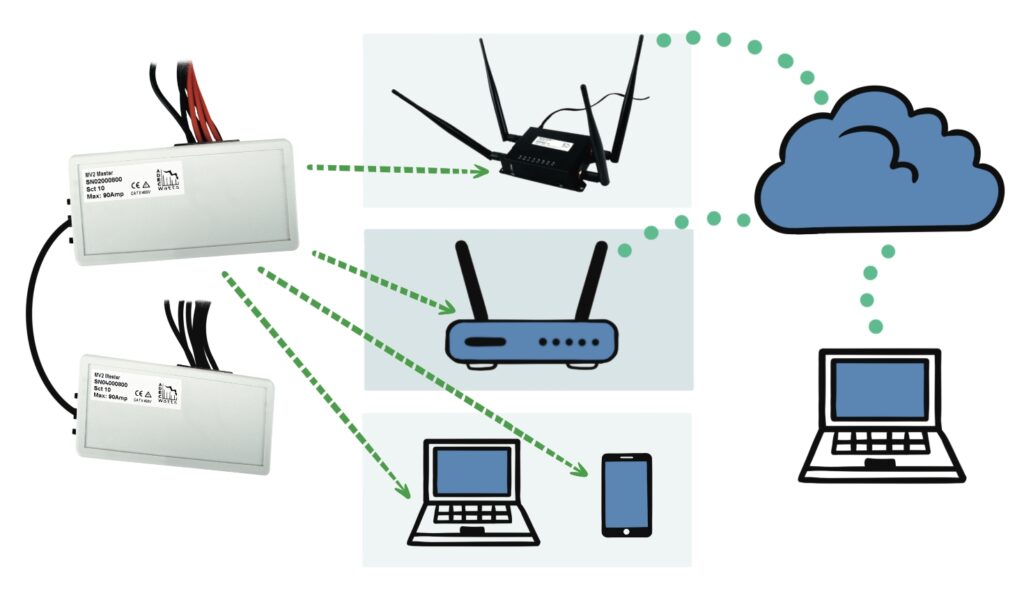

Les mv2 master génèrent un point d’accès wifi et peuvent également se connecter à un autre réseau wifi.
- Connectez votre smartphone, tablette ou pc au wifi du mv2, configurez le mv2 et téléchargez vos données depuis votre navigateur internet (sans aucune autre application).
- Paramétrez votre mv2 pour qu’il se connecte à un réseau wifi quelconque (ou celui de nos routeurs dédiés). Les données seront téléversées automatiquement vers votre serveur ftp au rythme qui vous convient.
- D’autres possibilités de communication peuvent trouver leurs intérêts dans certaines configurations, comme la configuration distante par envoi de sms.
Passerelle de communication

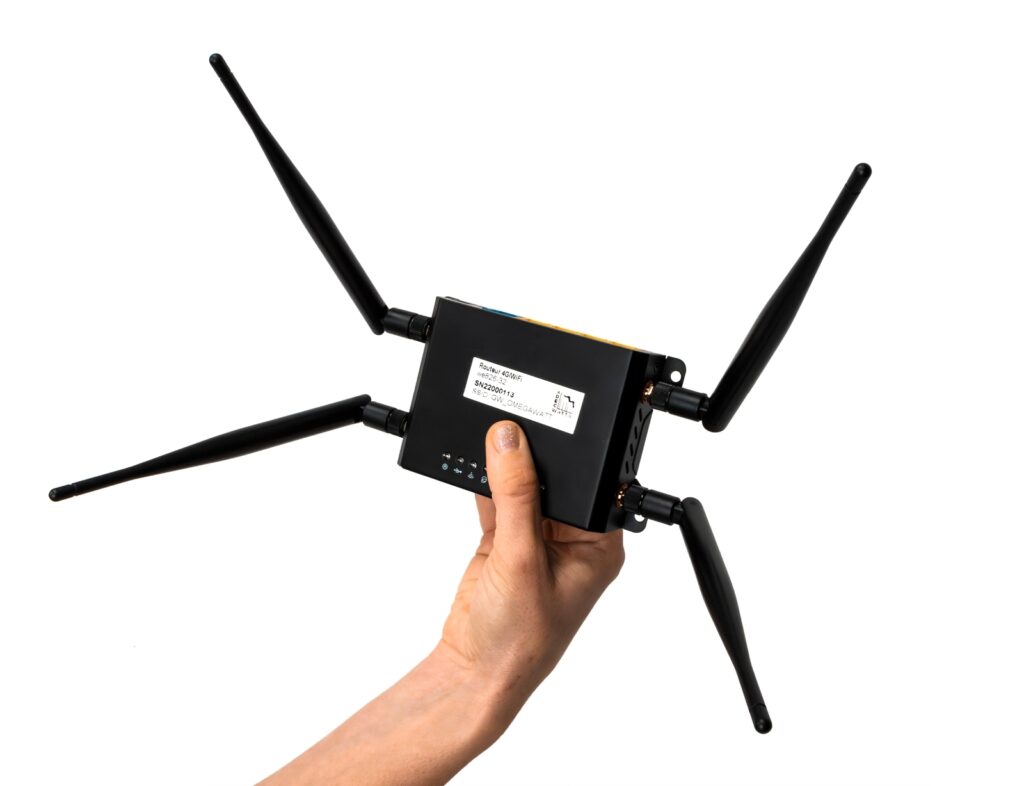

Le routeur ADECWATTS
En plus de proposer un point d’accès pour une connexion directe vers smartphone ou pc/tablette, les mv2 peuvent se connecter à internet. Cela est indispensable si vous souhaitez des remontées de données sur serveur ftp.
Pour accéder à internet, ils peuvent se connecter à un wifi environnant issu d’une box internet par exemple. S’il n’y a pas de réseau existant, trop peu fiable ou fermé, vous pouvez utiliser nos routeurs wifi-4G. Les mv2 se connectent via wifi au routeur, lequel se connecte à internet via le réseau mobile (ou câble ethernet vers box).
